Even alles op een hoop. Aardig projectje waar toch wat meer tijd in is gegaan dan eerst de bedoeling. Situation normal dus :D . Bedoeling was de koeling aan te pakken en gelijk ook naar een mogelijkheid om een splitter te monteren te kijken. Koeling middels twee radiateurs links en rechts van de ingang van de motor radiateur. Die radiateurs moeten natuurlijk gemonteerd worden en dus kwam het idee een frame te maken waar die dingen op gemonteerd worden en dat ook kan dienen als support voor een vlakke bodemplaat en de splitter. Moet wel een beetje robuust zijn, gezien de krachten op de splitter. Dus aan de gang met RVS profiel en het lasapparaat. Leuk werk. Het vervelende is wel dat een en ander binnen de voorclam moet passen. En dat die clam er ook nog op moet kunnen. Passen en meten dus. Status nu: vrijwel af, alleen de voorclam nog bij de spuiter. Zo ziet er het zo een beetje uit:
(118.18 KiB) 295 keer gedownload
(122.4 KiB) 292 keer gedownload
(102.23 KiB) 293 keer gedownload
De splitter is uitschuifbaar. Idee is ingeschoven naar een track te kunnen rijden en daar uit te schuiven. Maximaal 9 cm uitsteek. Bodem is helemaal vlak, dus de voorclam moest aan de onderkant aardig aangepast worden. Rechtrekken zeg maar. Natuurlijk ook gelijk dat onding waar het sleepoog aan zit meegenomen en in RVS een wat verbeterde uitvoering gemaakt.

Gebruikersavatar
aboellaard
Mega lid
Berichten: 767
Lid geworden op: 13 dec 2010 10:56
Locatie: Emst

Re: Spitter en zo

Bericht door aboellaard » 15 apr 2019 14:59

... gelijk ook maar de chargecooler pomp meegenomen. Ipv een Bosch of Craig Davies een Pierburg CWA100-3. Van eBay uit Duitsland en uit een lage kilometerstand Audi. Dit is dus echt OEM kwaliteit. Gemaakt voor chargecool toepassingen. Dus pompt ook nog aardig wat liters bij hogere drukken. En PWM aanstuurbaar. Enige 'probleem' is dat bij vol vermogen de pomp toch een ampere of 8 vraagt. En dat heeft helemaal geen zin als je geen motor vermogen vraagt. Was toch al van plan eens aan de gang te gaan met iets Arduino-achtigs en dit was een leuk projectje om de wondere wereld van de Arduino te verkennen. Waarom Arduino: goedkoop en heel erg veel support voor heel erg veel periferie. Voor mij belangrijk: sensoren en BLE. BLE voor later, ik begin een hekel te krijgen aan kabels.

Even voor de goede orde, die pomp gebruikt het PWM signaal als een soort communicatieprotocol. Dus niet om de motor zelf mee te regelen. Heeft ie z'n eigen electronica voor. Als je het eenvoudig wilt houden sluit je gewoon 12V aan op de PWM ingang. Dan gaat de pomp in noodloop met ongeveer 95% vermogen. Of je geeft bij het starten een puls van 3 msec of meer af op de PWM ingang en dan doet ie hetzelfde. Tussen 13% en 85% duty cycle (op de PWM ingang) is het pompvermogen geregeld tussen minimaal en maximaal.

Arduino dus. Wie schets mijn verbazing dat programmeren in C++ gaat. Met als target een processortje van nog geen euro. Heel indrukwekkend. Het hele Arduino platform trouwens. Terug naar het projectje. De bedoeling is dus het aansturen van de pomp, afhankelijk van de gevraagde koeling van de chargecooler. Dat kan natuurlijk heel mooi, maar dan moet je ook alle gegevens hebben. Voorlopig doe ik het met ingaande en uitgaande temperatuur van de koelvloeistof die door de chargecooler gaat. Op de Arduino zitten twee 'normale' temperatuursensoren aangesloten. Normaal is hier een NTC, iets dat je voor montage in een auto eenvoudig ergens kan kopen. Dan moet je wel zelf dat ding calibreren, wat neerkomt op drie meetpunten en wat rekenwerk. Daarnaast zit er een van fabriekswege gecalibreerde buitentemperatuursensor op. En een LCD displaytje. Denk je natuurlijk veel te laat aan, maar ik had een groter display moeten pakken en gelijk de uitlaattemperatuursensor mee moeten nemen. Goed, kan altijd nog, net als de stroming door het Rotrex circuit bijvoorbeeld.

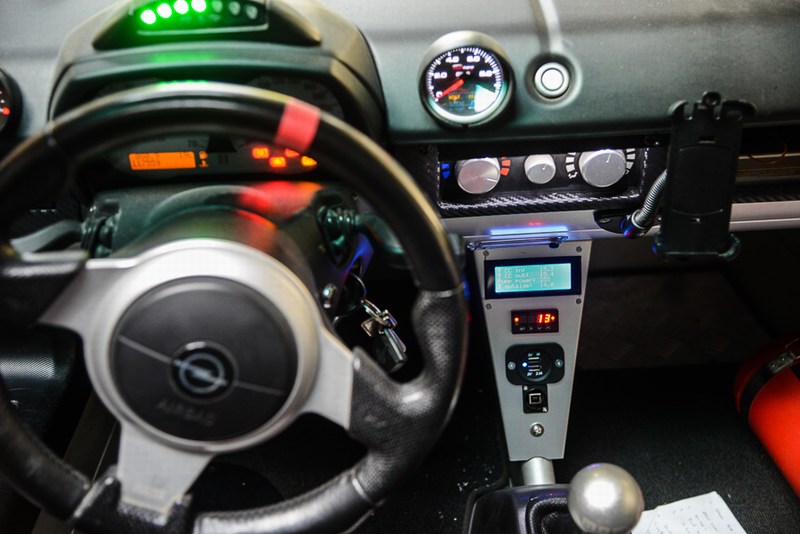

Even een fototje. Op het display dus KV binnenkomende en uitgaande temperatuur, pomp vermogen en buitentemperatuur.
(84.19 KiB) 286 keer gedownload
Het ding onder het LCD display is een uitlaatgastemperatuurmeter. Daaronder twee USB laadpoorten en daaronder een USB-B poort om de Arduino te programmeren. Handig om te testen.

Gebruikersavatar
aboellaard
